ТЕХНОЛОГИЯ ХОЛОДНОЙ НАВИВКИ ПРУЖИН СЖАТИЯ


  Пружины в холодном состоянии навивают вручную, на токарных станках при использовании соответствующих приспособлений и пружинонавивочных автоматах
Из бунта пружинной проволоки или прутков диаметром до 10 мм.
Пружинная проволока диаметром 0,2—1,0 мм предназначается для навивки самых мелких пружин. Хранится такая проволока в бунтах, обработанных специальной смазкой и тщательно упакованных льняным промасленным материалом, предохраняющим проволоку от коррозии. Развертывать и раскручивать бунты проволоки не рекомендуется. Это приводит к образованию петель, забоин и к скручиванию проволоки. Исправить эти дефекты у проволоки такого диаметра невозможно. По этой причине у пружинонавивочных автоматов для навивки пружин из проволоки диаметром 0,2—1,0 Мм механизмы для правки проволоки отсутствуют.

  Пружинная проволока диаметром 1—4 мм, предназначается для навивки мелких пружин. Бунты проволоки также хранятся в тщательной упаковке, которая предохраняет их от механических повреждений и коррозии.
Прутки пружинной стали диаметром 6—10 мм хранятся в законсервированном виде, упакованные в специальные деревянные ящики.
Все пружинные стали со склада поступают на промежуточный склад цеха, откуда на производственный участок пружинного цеха. Бунт распаковывают, очищают от смазки и визуально определяют состояние проволоки. Перед установкой бунта проволоки на вращающуюся катушку измеряют диаметр проволоки, осматривают, нет ли петель, узлов и забоин.

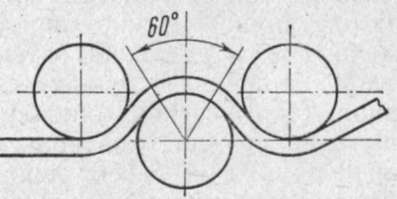

Проволоку-катанку, предназначенную для холодной навивки пружин, рекомендуется перед навивкой править или рихтовать между роликами с углом охвата 60° (рис. 62), а диаметр роликов рекомендуется выбирать кратным четырем — шести диаметрам проволоки. Правка помогает выявить возможное расслоение проволоки, увеличивает выносливость при переменных деформациях изгибом, а также повышает ее предел упругости. Рихтовка не обеспечивает полного выявления расслоений проволоки и поэтому не нашла широкого применения в массовом производстве пружин. Правка пружинной проволоки диаметром 1 мм и более возможна на пружинонавивочных автоматах. С этой целью на пружинонавивочных автоматах установлены правильные механизмы.
Форма пружин сжатия (см. рис. 53) может быть цилиндрической, конической и бочкообразной.
Технологический процесс изготовления пружин из проволоки диаметром 0,2 — 0,7 мм состоит из следующих операций: навивка спирали пружин; обрубка крайних витков и удаление заусенцев; обжатие на специальной оправке до соприкосновения витков; заточка торцов; термическая обработка и правка пружин; испытание пружин, контроль качества и размеров; покрытие защитным слоем; контроль качества защитного покрытия; испытание пружин и повторный контроль размеров.
Технологический процесс изготовления мелких и средних витых пружин из проволоки диаметром 1,0— 10 мм включает следующие операции: навивка пружин; заточка и шлифовка торцов у пружин сжатия; термическая обработка пружин; предварительное обжатие или растяжение пружин; испытание, контроль размеров пружин; окраска (покрытие) пружин и их контроль.


  Пружины из специальных сортов пружинной стали подвергаются закалке и отпуску, а из высокоуглеродистой патентированной пружинной стали — только отпуску.

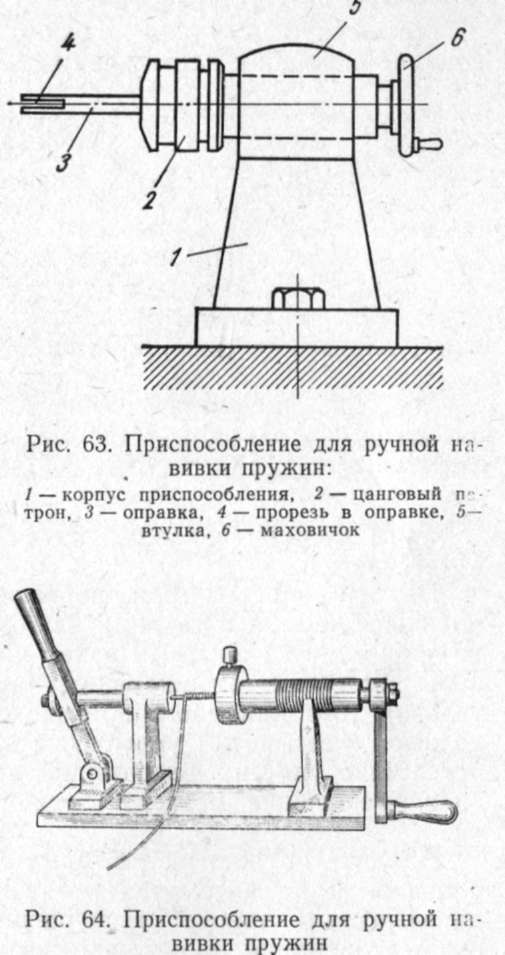

При изготовлении мелких пружин из патентированной углеродистой проволоки диаметром свыше 0,2 мм применяют приспособления с ручным приводом (рис. 63 и 64). Проволоку закрепляют на оправку, установленную в цанговый патрон ручного привода имеющую прорезь или съемное кольцо. Крепление конца проволоки на оправке должно быть надежным. Качество навитых на приспособлении пружин зависит от натяжения проволоки и направления ее при навивке на оправку, что обусловливается квалификацией рабочего. Ручная навивка пружин очень непроизводительна и применяется только в единичном и мелкосерийном производствах.

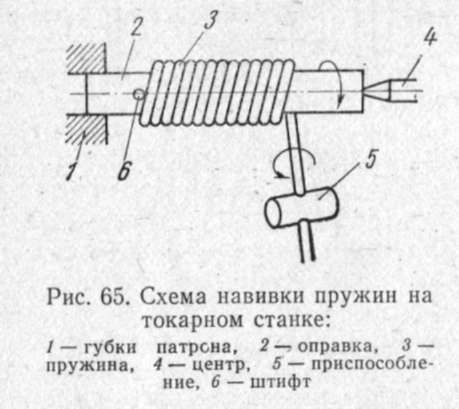

Для изготовления больших партий пружин применяют холодную навивку на токарных станках различна гладкую оправку, нитроне, закрепленном в шпинделе передней бабки, а другим — в центре задней бабки. Проволоку пропускают через прижимное устройство, закрепленное на продольном суппорте станка, а конец ее закрепляют клиновым зажимом на оправке. Зажимное устройство, осуществляя натяг проволоки при навивке, должно обеспечить постоянный натяг ее на оправку в процессе изготовления всей партии пружин. Величина шага пружины задается подбором зубчатых колес гитары и вращением ходового винта, который перемещает продольный суппорт станка. Скорость навивки зависит от диаметра проволоки и пружины и составляет от 10 до 40 м/мин.
Более производительный способ — навивка пружин на переоборудованных токарных станках. Вместо задней бабки на станину станка устанавливают специальное приспособление, с помощью которого крепят оправку и которое осуществляет натяжение проволоки при навивке и перемещении его по оправке на заданный шаг копировального винта, закрепленного за передней бабкой станка. При навивке пружин с прижатыми крайними витками часть резьбы копира, где витки пружины должны быть навиты вплотную, заделывают с учетом плавного перехода от наружного диаметра нарезки резьбы к внутреннему.

В некоторых случаях пружины сжатия навивают на гладкие оправки с плотно прижатыми витками.
При рубке или резке, проволоки навитой пружины рабочий должен помнить о ее упругих свойствах.
Длинную пружину разрубают на мерные заготовки с определенным количеством витков вручную или на прессе. Разводка на определенный шаг выполняется вручную или в приспособлении с учетом ее осадки при последующем обжатии и испытании. Крайние нерабочие витки пружины разводке не подвергаются.
Подбор оправок при навивке пружин на ручных приспособлениях, а также и на токарных станках обычно производится опытным путем или по экспериментальным формулам, отражающим чаще всего конкретные условия того или иного производства. При этом необходимо учитывать увеличение диаметра пружины вследствие упругих деформаций после холодной навивки и уменьшение диаметра после термической обработки.
Навивка пружин на токарных станках по сравнению с навивкой на автоматах отличается низкой производительностью, требует выполнения весьма трудоемких ручных операций, к числу которых относятся: заправка проволоки в приспособление для каждой навиваемой пружины; отрубка навитой пружины от бунта проволоки; рубка длиннонавитых пружин на мерные заготовки; разводка пружин на заданный шаг при плотной навивке.
Самым современным и производительным с ГОСТом является навивка на пружинонавивочных автоматах, исключающих применение ручных операций.
На автоматах вручную выполняется только заправка конца проволоки при установке нового бунта.
При навивке пружин на автоматах рабочий должен помнить, что минимальный наружный диаметр навиваемой пружины должен быть не менее пятикратной толщины проволоки.
При навивке пружин меньшего диаметра навивочный механизм автомата испытывает воздействия больших усилий и напряжения, что приводит к частой поломке деталей автомата.
Важное значение в изготовлении пружин имеет обработка торцов крайних (нерабочих) витков. Суть обработки торцов заключается в создании опорных плоскостей, перпендикулярных оси пружины. При обработке крайних нерабочих витков пружины любым способом необходимо учитывать интенсивность обработки, от которой зависит нагрев обрабатываемых витков. При сильном нагреве и последующем охлаждении образуются трещины и при дальнейшей обработке крайние витки ломаются.
При изготовлении пружин ответственного назначения необходимо более точное прилегание торцовых витков к опорным плоскостям. Для этого осуществляют обработку 1/4 витка по торцовой плоскости. Припуск на механическую обработку торцов назначается в зависимости от целевого назначения пружины. При больших припусках предусматривается операция фрезерования.
Торцы фрезеруют у крупных пружин. Фрезерование осуществляют на горизонтальных и вертикальных фрезерных станках тогда, когда обработка припуска торца составляет от 2 мм и больше. Фрезерование торцов выполняют на специально изготовленных и установленных па стол фрезерного станка в вертикальном или горизонтальном положении оправках, оснащенных мощными зажимами.
Торцы у большинства средних и мелких пружин обрабатывают на простых заточных станках вручную. Та кой обработке подвергают торцы пружин неответствен ного назначения или пружин сжатия, опорные плоско сти которых не влияют на работу пружины. Торцы пружин ответственного назначения обрабатывают в две операции: предварительная обработка — заточка и окончательная — шлифование в специальном приспособлении, обеспечивающем перпендикулярность торцов оси пружины.
В массовом производстве торцы обрабатывают на автоматических заточных станках, оборудованных специальными магазинами для предварительной установки пружины перед шлифованием между двумя шлифовальными кругами, которые установлены на индивидуальных шпинделях и автоматически регулируют., подачу на обработку и одновременно шлифуют оба торца пружины.
Для заточки торцовых витков применяют шлифовальные круги с различной зернистостью и твердостью. Марку шлифовального круга для заточки торцов пружины выбирают в зависимости от ее размеров и марки материала. Для крупных пружин применяются шлифовальные круги зернистостью 50/40, а для средних и мелких пружин — круги зернистостью 40/25 средней твердости. Для предварительной заточки торцов применяют шлифовальные круги с мелким зерном. При предварительном затачивании и окончательном шлифовании применяют обильное эмульсионное охлаждение, которое обеспечивает охлаждение нагревающихся при обработке витков.
Механическая обработка опорных плоскостей определяется техническими условиями на пружины. У пружин сжатия неответственного назначения торцовые плоскости затачивают на заточных станках. В массовом производстве торцовые плоскости пружин сжатия обрабатывают с применением гидравлических или пневматических приспособлений, обеспечивающих высокую производительность благодаря быстрым установке и съему пружины с рабочего стола.
Торцовые плоскости шлифуют после термической обработки пружин. Пружины сжатия устанавливают в специальные приспособления, обеспечивающие перпендикулярность шлифованных опорных плоскостей оси пружин. В массовом производстве торцовые плоскости пружины сжатия шлифуют на шлифовальных полу автоматах. Шлифовальные полуавтоматы обеспечиваю высокое качество шлифованной поверхности и перпендикулярность ее оси пружины.
